Comment remplacer les rouleaux du produit?

• Remplacez les rouleaux du scanner si le nombre de numérisations dépasse le cycle de vie des rouleaux. Vérifiez le compteur des rouleaux du scanner pour déterminer si vous devez remplacer les rouleaux.

  Remarque : Les illustrations présentées montrent le modèle DS-575W II, mais les instructions sont les mêmes pour les modèles DS-530 II and DS-770 II.

  Remarque : L'utilisation de support texturé pourrait provoquer une usure prématurée sur les rouleaux. Si des bourrages papier se produisent avant la fin de vie utile des rouleaux, essayez de les nettoyer. Dans certains cas, les rouleaux pourraient devoir être remplacés avant que le nombre de numérisations dépasse le cycle de vie des rouleaux.

  1. Éteignez le scanner.
  2. Débranchez l'adaptateur CA.
  3. Débranchez tous les câbles connectés.
  4. Tirez le levier d'ouverture du capot vers le bas et ouvrez le capot du scanner.

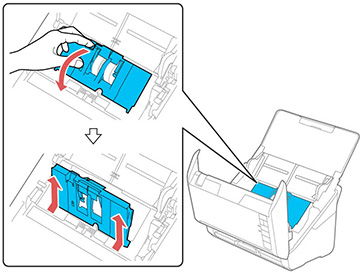

  5. Abaissez le verrou du capot du rouleau d'entraînement et levez le capot afin de le retirer.

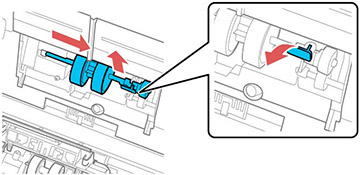

  6. Abaissez l'onglet sur le rouleau d'entraînement et faites glisser le rouleau vers la droite afin de le retirer.



     Remarque : N'utilisez pas de force pour retirer le rouleau d'entraînement; sinon, vous pourriez endommager l'intérieur du scanner.

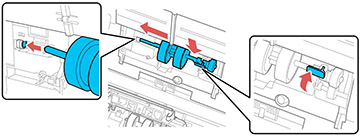

  7. Pour installer le nouveau rouleau d'entraînement, alignez les encoches sur l'unité du rouleau et faites glisser celle-ci vers la gauche. Appuyez sur l'onglet afin de fixer le rouleau.

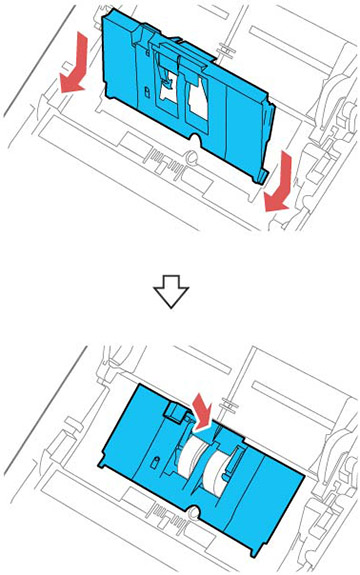

  8. Alignez le bord droit du capot du rouleau d'entraînement dans les encoches tel qu'illustré et appuyez sur le capot jusqu'à ce qu'il s'enclenche.



     Remarque : Si vous ne pouvez pas fermer le capot, vous n'avez pas installé le rouleau d'entraînement correctement. Retirez l'unité du rouleau et réinstallez-la, puis essayez de fermer le capot de nouveau.

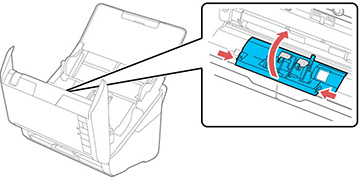

  9. Pincez les onglets sur les côtés du capot du rouleau de séparation et ouvrez le capot.

     Mise en garde :
     N'appuyez pas trop fort lorsque vous ouvrez le capot.




  10. Faites glisser le rouleau de séparation vers la gauche et retirez-le.

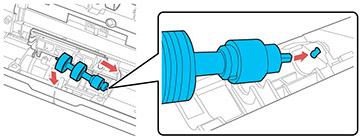

  11. Pour installer le nouveau rouleau de séparation, insérez l'extrémité du rouleau dans l'orifice du côté droit et abaissez l'autre extrémité du rouleau.


  12. Fermez le capot du rouleau de séparation jusqu'à ce qu'il s'enclenche.

      Remarque : Si vous ne pouvez pas fermer le capot, vous n'avez pas bien installé le rouleau. Retirez le rouleau et réinstallez-le, puis essayez de fermer le capot de nouveau.

  13. Fermez le capot du scanner.
  14. Branchez tous les câbles débranchés.
  15. Branchez l'adaptateur CA et mettez le scanner sous tension.
  16. Réinitialisez le compteur des rouleaux.

      Remarque : Assurez-vous de mettre au rebut le rouleau d'entraînement et le rouleau de séparation en suivant les régles des autorités locales. Ne les désassemblez pas.
