Comment raccorder ma source d'image au produit?

• Voir ci-dessous.

  Raccordement à des sources vidéo

  Suivez les instructions contenues dans ces sections pour brancher des appareils vidéo au projecteur.

  Tâches associées
  Raccordement d'une source vidéo HDMI
  Raccordement d'une source vidéo en composantes à BNC
  Raccordement d'une source vidéo en composantes
  Raccordement d'une source vidéo SDI


  Raccordement d'ordinateurs

  Suivez les instructions contenues dans ces sections pour brancher un ordinateur au projecteur.

  Tâches associées
  Raccordement à un ordinateur pour la vidéo VGA
  Raccordement à un ordinateur pour la vidéo HDMI
  Raccordement à un ordinateur pour la vidéo DVI-D
  Raccordement à un ordinateur pour la vidéo 5BNC

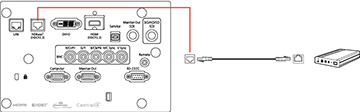

  Connexion d'un transmetteur HDBaseT

  Pour envoyer un signal HDMI ou RS-232C sur une longue distance, vous pouvez connecter un transmetteur HDBaseT optionnel au projecteur à l'aide d'un câble réseau 100Base-TX. Ce transmetteur est idéal si vous souhaitez envoyer un signal ou contrôler le projecteur depuis un endroit éloigné, par exemple dans une grande salle ou sur le site d'un événement, puisque vous pouvez utiliser un câble réseau de jusqu'à 328 pi (100 m) de longueur. Pour assurer la transmission appropriée des données, utilisez un câble blindé de catégorie 6e STP ou supérieure.
  1. Éteignez le projecteur et le transmetteur HDBaseT.

     Remarque : Assurez-vous que le projecteur et le transmetteur HDBaseT sont éteints lorsque vous connectez ou déconnectez un câble réseau entre deux appareils.

  2. Connectez l'une des extrémités du câble réseau au port HDBaseT du transmetteur.
  3. Branchez l'autre extrémité au port HDBaseT du projecteur.



     Remarque : Consultez la documentation fournie avec le transmetteur HDBaseT pour des instructions sur la façon de le connecter à votre appareil vidéo ou ordinateur.

  4. Allumez le projecteur et le transmetteur HDBaseT.

  Remarque :Pour activer la communication depuis l'Ethernet et les ports série du transmetteur, sélectionnez On pour le paramètre Commande Communication dans le menu Avancé du projecteur. L'activation de ce paramètre désactive les ports LAN, RS-232C et Remote du projecteur.

  Références associées
  Paramètres de configuration du projecteur - Menu Avancé


  Raccordement d'un moniteur d'ordinateur externe

  Si vous avez branché un ordinateur au projecteur en utilisant le port Computer ou BNC, ou si vous avez branché une source vidéo au port 3G/HD/SD SDI, vous pouvez aussi raccorder un moniteur externe au projecteur. Cela vous permet de visionner la présentation sur un moniteur externe même si l'image projetée n'est pas visible.

  Si vous souhaitez envoyer des images vers un moniteur externe lorsque le projecteur est éteint, vous devez sélectionner Comm. activée pour le paramètre Mode attente et Toujours valide pour le paramètre Sortie A/V dans le menu Avancé du projecteur.

  Remarque : Les écrans utilisant un taux de rafraîchissement inférieur à 60 Hz ne pourront pas afficher les images correctement.

  1. Assurez-vous que votre source vidéo ou votre ordinateur est branché au port Computer, BNC ou 3G/HD/SD SDI du projecteur.
  2. Branchez le câble du moniteur externe au port Monitor Out (pour les sources BNC) ou Monitor Out SDI (pour les sources SDI) du projecteur.



     Remarque : Si l'image ne s'affiche pas sur le moniteur externe lorsque vous projetez depuis un ordinateur ou une source BNC, vous devez peut-être modifier le paramètre Port sortie moniteur dans le menu Avancé du projecteur.

  Références associées
  Paramètres de configuration du projecteur - Menu Avancé
