Comment remplacer les rouleaux du produit?

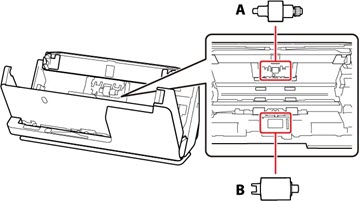

• Remplacez l'ensemble des rouleaux (A : rouleau de séparation; B : rouleau de saisie) lorsque le nombre de numérisations est supérieur au nombre prévu par le cycle de vie des rouleaux. Vérifiez le compteur des rouleaux du produit pour déterminer si vous devez remplacer les rouleaux.



  Remarque : Remplacez les rouleaux lorsque le scanner est sous tension.

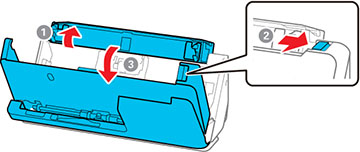

  1. Ouvrez le bac d'alimentation, puis tirez le levier vers la droite pour ouvrir le capot du scanner.

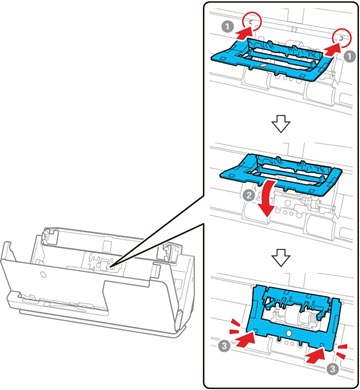

  2. Abaissez le verrou du capot du rouleau de séparation et levez le capot afin de le retirer.

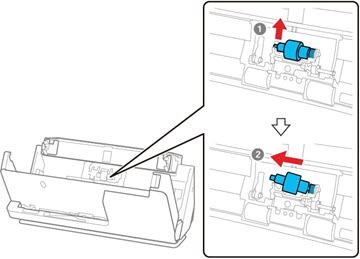

  3. Levez le rouleau de séparation et faites-le glisser vers la gauche pour le retirer.



     Remarque : N'utilisez pas de force pour retirer le rouleau de séparation; sinon, vous pourriez endommager l'intérieur du produit.

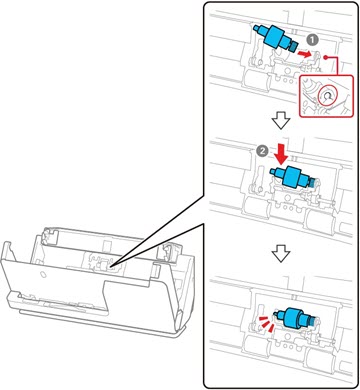

  4. Pour installer le nouveau rouleau de séparation, insérez l'extrémité du rouleau dans l'orifice du côté droit et abaissez l'autre extrémité du rouleau.

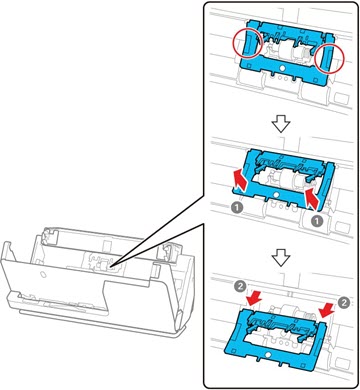

  5. Fixez le capot du rouleau de séparation comme indiqué. Insérez l'axe dans les rainures situées dans la partie supérieure du capot, puis rabattez fermement ce dernier.

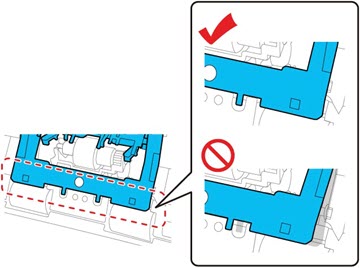

     Remarque : Si vous ne pouvez pas fermer le capot, vous n'avez pas bien installé le rouleau. Retirez le rouleau et réinstallez-le, puis essayez de fermer le capot de nouveau.

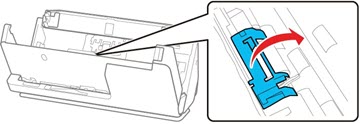

  6. Ouvrez le capot du rouleau de saisie.

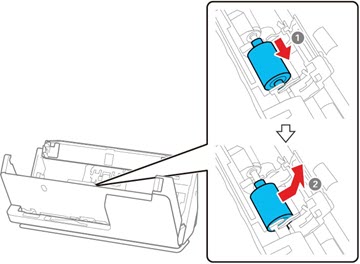

  7. Faites glisser le rouleau de saisie vers la droite et soulevez-le afin de le retirer.

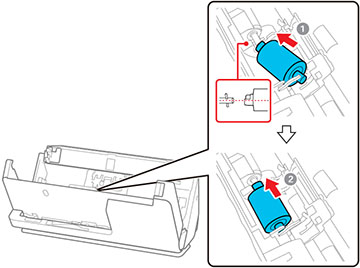

  8. Pour installer le nouveau rouleau de saisie, alignez les encoches sur l'unité du rouleau et faites glisser celle-ci vers la gauche. Abaissez le rouleau de saisie et faites-le glisser vers l'arrière. Vérifiez que les encoches sont alignées.

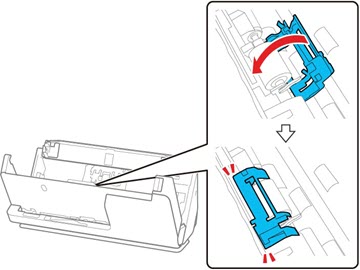

  9. Alignez le bord droit du capot du rouleau de saisie dans les encoches tel qu'illustré et appuyez sur le capot jusqu'à ce qu'il s'enclenche.



     Remarque : Si vous ne pouvez pas fermer le capot, vous n'avez pas installé le rouleau de saisie correctement. Retirez l'unité du rouleau et réinstallez-la, puis essayez de fermer le capot de nouveau.

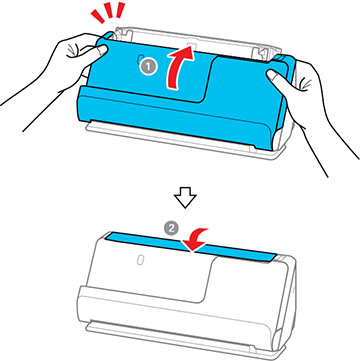

  10. Fermez le capot du scanner à l'aide de vos deux mains, puis fermez le bac d'alimentation.


  11. Réinitialisez le compteur des rouleaux.

      Remarque : Assurez-vous de mettre au rebut le rouleau de saisie et le rouleau de séparation en suivant les règles des autorités locales. Ne les désassemblez pas.
